U-Scheibe DIN 6340 f.Schrauben M14 Bohrungs-D.15mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresst · DIN erweitert Weitere technische Eigenschaften: · S: 5mm · D2: 40mm · D1: 15mm
U-Scheibe DIN 6340 f.Schrauben M16 Bohrungs-D.17mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresst Weitere technische Eigenschaften: · S: 6mm · D2: 45mm · D1: 17mm
U-Scheibe DIN 6340 f.Schrauben M20 Bohrungs-D.21mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresst Weitere technische Eigenschaften: · S: 6mm · D2: 50mm · D1: 21mm
U-Scheibe DIN 6340 f.Schrauben M24 Bohrungs-D.25mm AMF vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresst Weitere technische Eigenschaften: · S: 8mm · D2: 60mm · D1: 25mm
Senkrechtspanner Nr.6800 Gr.0 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 4mm · C: 8,5-13,5mm · a: 95° · D: 4,5mm · L2: 50mm · HW min.: -1,5mm · HW max.: 3,5mm · L1: 49mm · H1: 81mm · F1: 0,5kN · L: -mm · M1: - · Bohrungs-Ø: 4,5 mm · a*: - · I: 8mm · F2: 0,7kN · F: 5,5mm · B: 31mm · P: 22mm · K: 5,5mm · E: 14mm · M: 23mm · H: 18mm · N: 32mm · Spannweite: 14 mm
Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 5mm · C: 16mm · a: 95° · D: 4,5mm · L2: 59mm · HW min.: -4mm · HW max.: 2mm · L1: 61mm · H1: 98,5mm · F1: 0,6kN · L: -mm · M1: - · Bohrungs-Ø: 4,5 mm · a*: - · F2: 1,1kN · I: 10mm · F: 6mm · B: 39mm · P: 27mm · K: 5,5mm · E: 18mm · M: 22,5-26mm · H: 19mm · N: 34mm · Spannweite: 18 mm
Senkrechtspanner Nr.6800 Gr.2 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 6mm · C: 20mm · D: 5,5mm · a: 105° · L2: 89mm · HW min.: -3mm · L1: 78mm · HW max.: 4,5mm · H1: 139,5mm · F1: 0,8kN · L: 12,5mm · M1: 27mm · Bohrungs-Ø: 5,5 mm · a*: 60° · I: 12mm · F2: 1,2kN · F: 11mm · B: 52mm · P: 32mm · K: 6mm · E: 25mm · M: 23-31mm · H: 23mm · N: 43mm · Spannweite: 25 mm
Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 20mm · D: 7,5mm · a: 105° · L2: 112mm · HW min.: 2mm · L1: 112mm · F1: 1,2kN · L: -mm · a*: 60° · F: 19mm · P: 35mm · K: 7,5mm · A: 8mm · HW max.: 11mm · H1: 186mm · M1: - · Bohrungs-Ø: 7,5 mm · I: 18mm · F2: 2,5kN · B: 79mm · E: 37mm · M: 32,5mm · H: 33mm · N: 46mm · Spannweite: 37 mm
Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 10mm · C: 32mm · D: 8,6mm · a: 105° · L2: 130mm · HW min.: -6mm · HW max.: 22,5mm · L1: 141mm · H1: 221mm · F1: 1,7kN · L: -mm · M1: - · Bohrungs-Ø: 8,6 mm · a*: 60° · I: 20mm · F2: 3kN · F: 16mm · B: 101mm · P: 53mm · K: 13mm · E: 54mm · M: 43,5-46,5mm · H: 42,5mm · N: 64mm · Spannweite: 54 mm
Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · A: 14mm · C: 45mm · D: 8,5mm · a: 115° · L2: 185mm · HW min.: -3mm · L1: 195mm · HW max.: 27,5mm · H1: 281mm · F1: 3kN · L: 26,5-31,5mm · M1: 45mm · Bohrungs-Ø: 8,5 mm · a*: 60° · F2: 5kN · I: 25mm · F: 34mm · B: 140mm · P: 65mm · K: 9,5mm · E: 73mm · M: 45-50mm · H: 55,8mm · N: 70mm · Spannweite: 73 mm

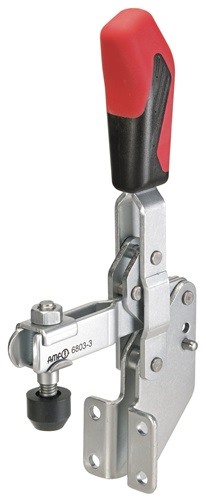

Senkrechtspanner Nr.6803 Gr.2 Winkelfuß AMF mit Winkelfuß Weitere technische Eigenschaften: · A: 6mm · C: 20mm · D: 6,1mm · a: 105° · L1: 77mm · H1: 167mm · F1: 1kN · O: 5mm · Bohrungs-Ø: 6,1 mm · a*: 60° · F2: 1,2kN · I: 12mm · F: 6mm · B: 41mm · P: 32mm · K: 6mm · E: 25mm · M: 25,5mm · H: 60mm · N: 37mm · Spannweite: 25 mm
Senkrechtspanner Nr.6803 Gr.3 Winkelfuß AMF mit Winkelfuß Weitere technische Eigenschaften: · A: 8mm · C: 24mm · a: 105° · D: 6,5mm · L1: 111mm · H1: 223mm · F1: 1,4kN · O: 6mm · Bohrungs-Ø: 6,5 mm · a*: 60° · I: 18mm · F2: 2,5kN · F: 11mm · B: 63mm · P: 38mm · K: 7mm · E: 37mm · M: 28,5mm · H: 71mm · N: 42,5mm · Spannweite: 37 mm

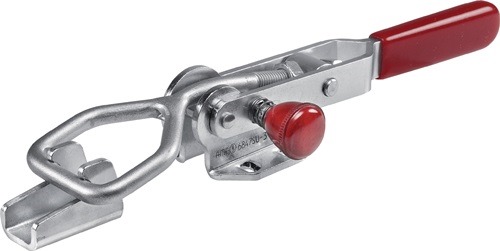

Verschlussspanner Nr.6847SU Gr.3 horiz.Sicherheitsverriegelung AMF mit Sicherheitsverriegelung · U-Bügel Arretierung im geschlossenen Zustand · verzinkt und passiviert · einsatzgehärtete und gefettete Lagerbuchsen · Niete aus nicht rostendem Stahl · Bügel und Spannhülse vergütet · Handgriff aus rotem, ölbeständigem Kunststoff Weitere technische Eigenschaften: · Bohrungs-Ø: 5,6mm · Eigenschaft: Sicherheitsverriegelung Lieferung inkl. Gegenhalter

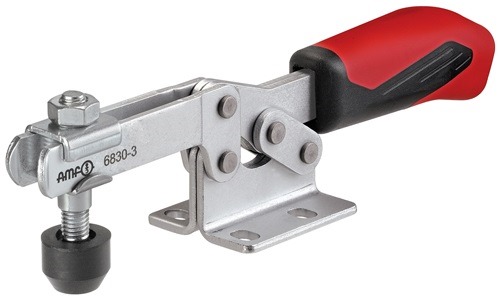

Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 11,5-15,5mm · D: 4,6mm · Andrückschraube: M4 x 25 · HW min.: -5,5mm · L1: 79mm · F1: 0,25kN · Gesamthöhe: 23mm · a*: 90° · Bauart: waagrechter Fuß · F: 5,5mm · P: 25,5mm · K: 6,3mm · A: 4mm · HW m
Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 13-14,5mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: -3mm · L1: 120mm · F1: 0,8kN · Gesamthöhe: 30mm · a*: 90° · Bauart: waagrechter Fuß · F: 8mm · P: 34mm · K: 5,5mm · A: 5mm · HW max.: 2,5
Waagrechtspanner Nr.6830 Gr.2 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: -1,5mm · L1: 162mm · F1: 1kN · Gesamthöhe: 44mm · L: 12,7mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 45mm · H2: 68mm · M1: 28,5mm · F2: 1,2kN · I: 13,2mm · B: 64mm · E: 32mm · M: 19,5-29,5mm · H: 24mm · N: 42mm · Gesamtlänge: 162mm · D1: 5,5mm
Waagrechtspanner Nr.6830 Gr.3 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 25,7mm · D: 6,5mm · Andrückschraube: M8 x 45 · HW min.: -2mm · L1: 206mm · F1: 1,8kN · Gesamthöhe: 48mm · L: 13mm · a*: 90° · Bauart: waagrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 9mm · H1: 48,5mm · H2: 86mm · M1: 31,6mm · I: 15mm · F2: 2,5kN · B: 73mm · E: 38mm · M: 22-31,8mm · H: 32mm · N: 45,5mm · Gesamtlänge: 206mm · D1: 5,1mm
Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · Gesamthöhe: 74mm · L: 20,5mm · a*: 90° · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126mm · M1: 43mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · Gesamtlänge: 281mm · D1: 8,5mm
Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: +1,7mm · L1: 321mm · F1: 3kN · Gesamthöhe: 73mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 77mm · K: 12,5mm · A: 10mm · HW max.: 25m

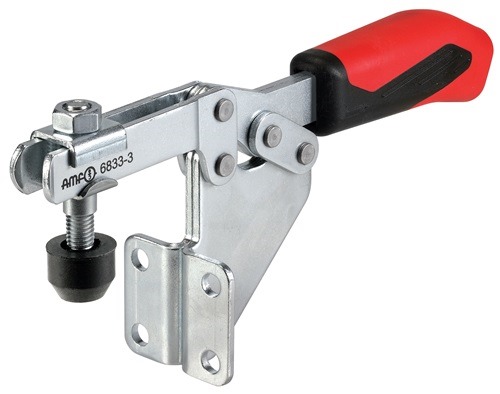

Waagrechtspanner Nr.6833 Gr.1 Winkelfuß AMF mit Winkelfuß Weitere technische Eigenschaften: · A: 5mm · C: 13,5mm · a: 90° · D: 5,2mm · Andrückschraube: M5 x 30 · L1: 120mm · H1: 68mm · F1: 0,8kN · H2: 49mm · Gesamthöhe: 68mm · Bauart: Winkelfuß · I: 10mm · F2: 1,1kN · F: 4mm · B: 32mm · P: 28mm · K: 8mm · E: 18,5mm · M: 19mm · H: 57mm · N: 31mm · Gesamtlänge: 120mm

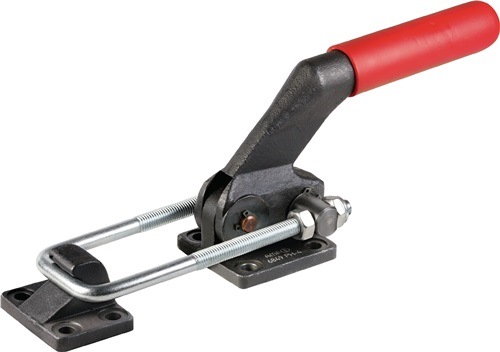

Verschlussspanner Nr.6849PH Gr.4 horiz.schwer AMF schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt Weitere technische Eigenschaften: · S: 44mm · C: 45mm · D: 10mm · G: 8,5mm · L1: 130mm · H1: 122mm · Armlänge: 130 mm · L: 68mm · Bohrungs-Ø: 8,5mm · F: 28mm · B: 42-107mm · Eigenschaft: schwer · K: 12mm · E: 24-90mm · M: 45mm · H: 26mm · N: 64mm Lieferung inkl. Gegenhalter
Verschlussspanner Nr.6849PH Gr.5 horiz.schwer AMF schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt Weitere technische Eigenschaften: · S: 47mm · C: 57mm · D: 12mm · G: 10,5mm · L1: 164mm · H1: 146mm · Armlänge: 164 mm · L: 86mm · Bohrungs-Ø: 10,5mm · F: 35mm · B: 49-114mm · Eigenschaft: schwer · K: 12,5mm · E: 28-93mm · M: 57mm · H: 32mm · N: 82mm Lieferung inkl. Gegenhalter

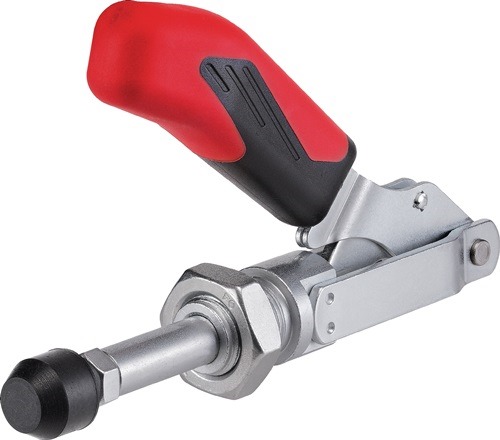

Schubstangenspanner Nr.6840 Gr.2 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · A: 10mm · L2: 19mm · M2: M16x1,5mm · HW min.: 17mm · L1: 114mm · HW max.: 25mm · H1: 66mm · F1: 2kN · B max.: 46mm · F2: 2kN · B min.: 20mm · L3: 105mm · E: 20mm · N: 22mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Schubstangenspanner Nr.6840 Gr.3 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · A: 12mm · L2: 22mm · M2: M20x1,5mm · HW min.: 22mm · HW max.: 35mm · L1: 140mm · H1: 82,5mm · F1: 2,5kN · B max.: 56mm · F2: 2,5kN · B min.: 24mm · L3: 127mm · E: 30mm · N: 27mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
