Zwinge, Schraubstock & Spannwerkzeug

Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß AMF mit waagrechtem Fuß Weitere technische Eigenschaften: · C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: +1,7mm · L1: 321mm · F1: 3kN · Gesamthöhe: 73mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 77mm · K: 12,5mm · A: 10mm · HW max.: 25m

Waagrechtspanner Nr.6833 Gr.1 Winkelfuß AMF mit Winkelfuß Weitere technische Eigenschaften: · A: 5mm · C: 13,5mm · a: 90° · D: 5,2mm · Andrückschraube: M5 x 30 · L1: 120mm · H1: 68mm · F1: 0,8kN · H2: 49mm · Gesamthöhe: 68mm · Bauart: Winkelfuß · I: 10mm · F2: 1,1kN · F: 4mm · B: 32mm · P: 28mm · K: 8mm · E: 18,5mm · M: 19mm · H: 57mm · N: 31mm · Gesamtlänge: 120mm

Verschlussspanner Nr.6849PH Gr.4 horiz.schwer AMF schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt Weitere technische Eigenschaften: · S: 44mm · C: 45mm · D: 10mm · G: 8,5mm · L1: 130mm · H1: 122mm · Armlänge: 130 mm · L: 68mm · Bohrungs-Ø: 8,5mm · F: 28mm · B: 42-107mm · Eigenschaft: schwer · K: 12mm · E: 24-90mm · M: 45mm · H: 26mm · N: 64mm Lieferung inkl. Gegenhalter

Schubstangenspanner Nr.6840 Gr.2 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · A: 10mm · L2: 19mm · M2: M16x1,5mm · HW min.: 17mm · L1: 114mm · HW max.: 25mm · H1: 66mm · F1: 2kN · B max.: 46mm · F2: 2kN · B min.: 20mm · L3: 105mm · E: 20mm · N: 22mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6840 Gr.3 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · A: 12mm · L2: 22mm · M2: M20x1,5mm · HW min.: 22mm · HW max.: 35mm · L1: 140mm · H1: 82,5mm · F1: 2,5kN · B max.: 56mm · F2: 2,5kN · B min.: 24mm · L3: 127mm · E: 30mm · N: 27mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · A: 6,5mm · D: 4,5mm · M max.: 16mm · L2: 10mm · M2: M10x1mm · L1: 66,5mm · H1: 49,3mm · F1: 0,8kN · Gesamthöhe: 47mm · B max.: 33mm · Bohrungs-Ø: 4,5 mm · F2: 0,8kN · B min.: 17mm · P: 16mm · K: 6,5mm · E: 13mm · H: 12mm · N: 25mm · Gesamtlänge: 66mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · A: 8mm · D: 4,5mm · M max.: 19,5mm · M min.: 16mm · L2: 16mm · M2: M12x1,5mm · L1: 91mm · H1: 60,5mm · F1: 1kN · Gesamthöhe: 60mm · B max.: 44,5mm · Bohrungs-Ø: 4,5 mm · F2: 1kN · B min.: 24,5mm · P: 20mm · K: 7mm · E: 20mm · H: 15mm · N: 30mm · Gesamtlänge: 91mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · A: 10mm · D: 5,6mm · M max.: 36mm · M min.: 31,8mm · L2: 19mm · M2: M16x1,5mm · L1: 114mm · H1: 85,5mm · F1: 2kN · Gesamthöhe: 95mm · B max.: 58,5mm · Bohrungs-Ø: 5,6 mm · F2: 2kN · B min.: 32,5mm · P: 34mm · K: 12,5mm · E: 20mm · H: 20mm · N: 50mm · Gesamtlänge: 114mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6841 Gr.3 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · A: 12mm · D: 6,5mm · M max.: 42,5mm · M min.: 29,5mm · L2: 22mm · M2: M20x1,5mm · L1: 140mm · H1: 108mm · F1: 2,5kN · Gesamthöhe: 110mm · B max.: 69mm · Bohrungs-Ø: 6,5 mm · F2: 2,5kN · B min.: 37mm · P: 30mm · K: 13mm · E: 30mm · H: 25mm · N: 60mm · Gesamtlänge: 140mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6841 Gr.5 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · A: 16mm · D: 8,5mm · M max.: 46mm · M min.: 29mm · L2: 25mm · M2: M24x1,5mm · L1: 171,5mm · H1: 129,5mm · F1: 4,5kN · Gesamthöhe: 126mm · B max.: 81,5mm · Bohrungs-Ø: 8,5 mm · F2: 4,5kN · B min.: 41,5mm · P: 35mm · K: 15,5mm · E: 50mm · H: 30mm · N: 65mm · Gesamtlänge: 171,5mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube Weitere technische Eigenschaften: · A: 12mm · C: 41mm · D: 6,5mm · M max.: 44mm · M min.: 36mm · L1: 139mm · H1: 116mm · F1: 4kN · Gesamthöhe: 115mm · B max.: 72mm · Bohrungs-Ø: 6,5 mm · F2: 4kN · B min.: 40mm · P: 95mm · Eigenschaft: schwer, Druck-/Zugspanner · K: 28mm · E: 30mm · H: 30mm · N: 60mm · Gesamtlänge: 140mm

Schubstangenspanner Nr.6845 Gr.3 Druckspanner AMF Druckspanner · (Schubstange und Handhebel gegenläufig) · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Vorteil: · Niedrige Bauhöhe in Spannstellung Weitere technische Eigenschaften: · F1: 4kN · Eigenschaft: Druckspanner

Schubstangenspanner Nr.6844 Gr.2 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften: · A: 10mm · L2: 13mm · M2: M16x1,5mm · HW min.: 17mm · HW max.: 25mm · L1: 68,5mm · H1: 73mm · F1: 1kN · Gesamthöhe: 76mm · F2: 1kN · B: 36mm · L3: 68mm · E: 15mm · M: M6mm · N: 30,5mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Schubstangenspanner Nr.6844 Gr.3 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften: · A: 12mm · L2: 16mm · M2: M20x1,5mm · HW min.: 22mm · L1: 108mm · HW max.: 35mm · H1: 123mm · F1: 2,5kN · Gesamthöhe: 128mm · F2: 2,5kN · B: 57mm · L3: 115mm · E: 25mm · M: M8mm · N: 33mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Schubstangenspanner Nr.6844 Gr.5 kurz AMF kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften: · A: 16mm · L2: 24mm · M2: M24x1,5mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm · H1: 149mm · F1: 4kN · Gesamthöhe: 148mm · F2: 4kN · B: 92mm · L3: 139mm · E: 45mm · M: M12mm · N: 49mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Verschlussspanner Nr.6847 Gr.3 horiz.AMF verzinkt · passiviert Weitere technische Eigenschaften: · S: 98mm · B1: 32-44mm · C: 19mm · B2: 65-77mm · E2: 72-84mm · D: 7,1mm · E1: 39-51mm · G: 5,5mm · L1: 123,5mm · H1: 36mm · H2: 181mm · Armlänge: 123,5 mm · L: 40mm · Bohrungs-Ø: 5,5mm · K: 13mm · R: 5,5mm · M: 31,5-35,5mm · H: 22,7mm · N: 45mm

Gegenhalter Nr.6847G Gr.3 verz.AMF für Verschlussspanner Nr. 6847 · verzinkt und passiviert · einsatzgehärtete Buchsen · Niete aus nicht rostendem Stahl Weitere technische Eigenschaften: · Länge: 40mm · C: 19mm · D: 10mm · G: 5,5mm · O: 10,9mm · L: 40mm · B: 6mm · K: 13mm · M: 31,3-35,8mm · H: 22,7mm · Höhe: 29mm · N: 45mm

Verschlussspanner Nr.6848H Gr.2 horiz.AMF horizontal Weitere technische Eigenschaften: · C: 13mm · D: 5,2mm · L1: 125-159mm · Armlänge: 69mm · F: 11mm · P: 26mm · K: 6,4mm · L5: 69mm · E max.: 72mm · E min.: 38mm · H1: 47mm · H2: 99mm · B max.: 76mm · Bohrungs-Ø: 5,2mm · B min.: 42mm · M: 19,5-23

Verschlussspanner Nr.6848H Gr.4 horiz.AMF horizontal Weitere technische Eigenschaften: · C: 32mm · D: 8,5mm · L1: 209-273mm · Armlänge: 111mm · F: 19mm · P: 53,5mm · K: 9,5mm · L5: 111mm · E max.: 123mm · E min.: 59mm · H1: 94,5mm · H2: 171,5mm · B max.: 130mm · Bohrungs-Ø: 8,5mm · B min.: 66mm ·

Verschlussspanner Nr.6848V Gr.2 vertikal AMF vertikal Weitere technische Eigenschaften: · C: 13mm · D: 5,2mm · E max.: 30mm · G: 19mm · L1: 91mm · E min.: 5mm · H1: 47mm · H2: 99mm · Armlänge: 91 mm · B max.: 49mm · Bohrungs-Ø: 5,2mm · F: 11mm · B min.: 24mm · P: 26mm · K: 6,4mm · M: 19,5-23,5mm · H: 4,5mm · N: 38mm · D1: 4mm Lieferung inkl. Gegenhalter

Verschlussspanner Nr.6848V Gr.3 vertikal AMF vertikal Weitere technische Eigenschaften: · C: 19mm · D: 6,5mm · E max.: 36mm · G: 25mm · L1: 125mm · E min.: 7mm · H1: 70mm · H2: 136mm · Armlänge: 125 mm · B max.: 64mm · Bohrungs-Ø: 6,5mm · F: 14mm · B min.: 34,5mm · P: 35mm · K: 8mm · M: 24,5-32,0mm · H: 6mm · N: 48mm · D1: 6mm Lieferung inkl. Gegenhalter

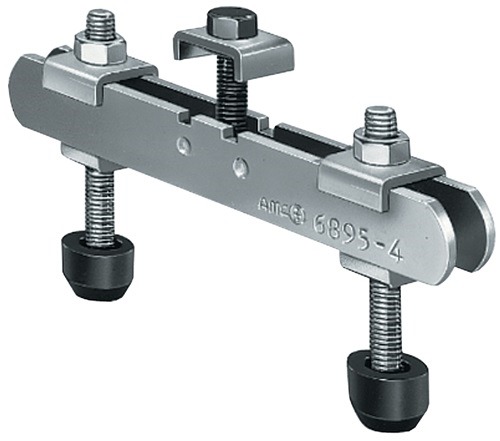

Querarm Nr.6895 Gr.3 z.Schnellspanner AMF für Schnellspanner · verzinkt und passiviert · komplett mit zwei vergüteten Andrückschrauben Nr. 6890 und einer Befestigungsschraube · Anwendung: Mit dem Querarm können entweder ein großes Werkstück an zwei Punkten oder zwei kleinere Werkstücke gleichzeitig gespannt werden. Weitere technische Eigenschaften: · Schraubenabstand: 34-100mm · Gesamtlänge: 120mm

Einhandzwinge DuoKlamp Spann-W.160mm A.85mm Spreiz-W.75-235mm BESSEY komfortable Einhandbedienung ohne großen Kraftaufwand · von Spannen auf Spreizen umschaltbar · zum Spannen vor, hinter und seitlich der Schiene · Spannkraft bis zu 1200 N Weitere technische Eigenschaften: · Spannkraft: 1200N

Einhandzwinge DuoKlamp Spann-W.300mm A.85mm Spreiz-W.75-380mm BESSEY komfortable Einhandbedienung ohne großen Kraftaufwand · von Spannen auf Spreizen umschaltbar · zum Spannen vor, hinter und seitlich der Schiene · Spannkraft bis zu 1200 N Weitere technische Eigenschaften: · Spannkraft: 1200N
